Manifold Valve คืออะไร? ประเภท หลักการทำงาน และการใช้งานในระบบ Process Instrument

ทำไม Manifold Valve ถึงสำคัญในงาน I&C

ในระบบ Process Instrumentation โดยเฉพาะงานวัดความดัน (Pressure / Differential Pressure)
อุปกรณ์หนึ่งที่ขาดไม่ได้คือ Manifold Valve

หากไม่มี Manifold Valve การติดตั้ง การสอบเทียบ (Calibration) และการบำรุงรักษา Instrument จะทำได้ยากและไม่ปลอดภัย

---

Manifold Valve คืออะไร? (Definition)

นิยาม

Manifold Valve คือชุดวาล์วที่ใช้ในระบบเครื่องมือวัด (Instrumentation)
สำหรับ:

• ควบคุมการไหลของของไหล (Fluid)
• แยก (Isolate) เครื่องมือวัดออกจาก Process
• ระบายแรงดัน (Vent / Drain)

---

หลักการทำงานของ Manifold Valve (Working Principle)

1. หลักการพื้นฐาน

เปิด/ปิดเส้นทางของไหล → ควบคุมการวัด → เพิ่มความปลอดภัย

---

2. องค์ประกอบสำคัญ

• Valve Body
• Valve Stem
• Isolation Valve
• Equalizing Valve
• Vent / Drain Valve

---

3. แนวคิดการใช้งานจริง

Manifold Valve ช่วยให้สามารถ:

• ปิด Process ก่อนถอด Instrument
• ระบายแรงดันก่อนซ่อม
• Balance Pressure ใน DP Transmitter

---

ประเภทของ Manifold Valve (Types of Manifold Valve)

1. 2-Valve Manifold

โครงสร้าง

• 1 × Isolation Valve
• 1 × Vent Valve

การใช้งาน

• Pressure Gauge
• Pressure Transmitter

👉 ใช้สำหรับ “แยก + ระบาย”

---

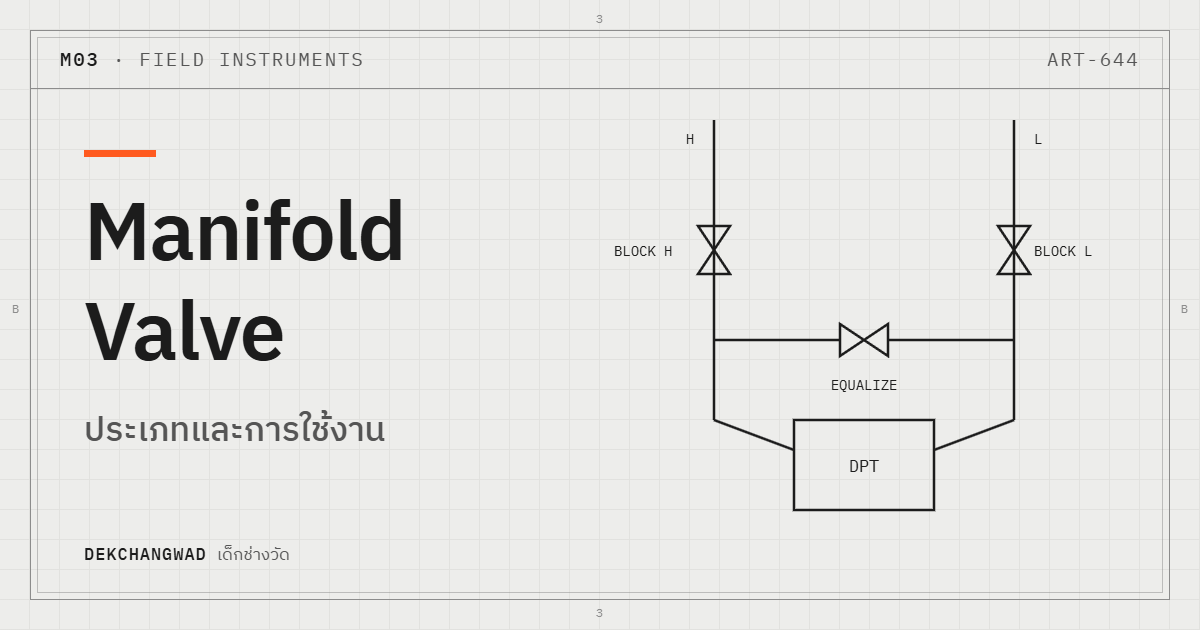

2. 3-Valve Manifold

โครงสร้าง

• 2 × Isolation Valves
• 1 × Equalizing Valve

การใช้งาน

• Differential Pressure (DP) Transmitter

👉 ใช้สำหรับ “วัด DP + Balance Pressure”

---

3. 5-Valve Manifold

โครงสร้าง

• 2 × Isolation Valves
• 2 × Equalizing Valves
• 1 × Vent Valve

การใช้งาน

• DP Measurement แบบละเอียด
• งานที่ต้องการ Calibration หน้างาน

👉 ใช้สำหรับ “Control + Maintenance ครบวงจร”

---

การใช้งาน Manifold Valve ในงานจริง

1. งานวัดแรงดัน (Pressure Measurement)

• เชื่อมต่อ Pressure Gauge / Transmitter
• ป้องกันความเสียหายจากแรงดัน

---

2. งานวัดแรงดันแตกต่าง (Differential Pressure)

• ใช้กับ Flow Measurement (Orifice, DP Flow)
• ใช้ Balance แรงดันก่อน Calibration

---

3. งานบำรุงรักษา (Maintenance)

• แยก Instrument ออกจากระบบ
• ลดความเสี่ยงก่อนถอดอุปกรณ์

---

ข้อดีของ Manifold Valve

• เพิ่มความปลอดภัยในการทำงาน
• ลด Downtime ในการซ่อม
• ช่วย Calibration ได้สะดวก
• ป้องกันความเสียหายของ Instrument

---

ข้อควรระวังในการใช้งาน

1. การเลือกวัสดุ (Material Selection)

• ต้องทนแรงดันและการกัดกร่อน
• นิยมใช้: Stainless Steel

---

2. การติดตั้ง (Installation)

• ต้องติดตั้งถูกทิศทาง
• ตรวจสอบการรั่ว (Leak Test)

---

3. การบำรุงรักษา (Maintenance)

• ตรวจสอบ Valve Seat
• ตรวจสอบการรั่วซึม
• ทดสอบการเปิด-ปิด

---

Insight งานหน้างาน (สายเด็กช่างวัด)

“Manifold Valve ไม่ได้มีไว้แค่เปิด-ปิด แต่มีไว้เพื่อ ‘ทำงานกับ Instrument อย่างปลอดภัย’”

ตัวอย่าง:

• ก่อนถอด DP Transmitter → ต้อง Equalize ก่อน
• ก่อน Calibration → ต้องปิด Isolation ให้ถูกลำดับ

---

สรุป: Manifold Valve คืออะไร

• เป็นอุปกรณ์สำคัญในระบบ Instrument
• ใช้ควบคุม แยก และระบายแรงดัน
• มี 3 ประเภทหลัก: 2, 3 และ 5 Valve
• ใช้กับ Pressure และ Differential Pressure

---

Key Takeaways

• Manifold Valve คือชุดวาล์วสำหรับงานเครื่องมือวัด
• ใช้แยก Instrument และควบคุมการไหลของของไหล
• มีประเภทหลัก ได้แก่ 2-Valve, 3-Valve และ 5-Valve
• ใช้ในงาน Pressure และ Differential Pressure Measurement
• ช่วยเพิ่มความปลอดภัยและความสะดวกในการบำรุงรักษา

---
