คู่มือการวัดอุณหภูมิในอุตสาหกรรม: เลือก ใช้ และแก้ปัญหาอย่างวิศวกรมืออาชีพ

ในกระบวนการผลิตทางอุตสาหกรรม ไม่ว่าจะเป็นโรงไฟฟ้า, โรงกลั่นน้ำมัน, โรงงานเคมี หรือแม้กระทั่งอุตสาหกรรมอาหารและยา “อุณหภูมิ (Temperature)” คือหนึ่งในตัวแปรของกระบวนการ (Process Variables) ที่มีความสำคัญและถูกวัดบ่อยที่สุดเป็นอันดับต้นๆ การวัดอุณหภูมิที่ผิดพลาดเพียงแค่ 1–2 องศาเซลเซียส อาจส่งผลกระทบต่อคุณภาพของผลิตภัณฑ์ สิ้นเปลืองพลังงานโดยใช่เหตุ หรือในสถานการณ์ที่ร้ายแรงที่สุด อาจนำไปสู่อุบัติเหตุร้ายแรงและระบบ Shutdown ทั้งโรงงาน

สำหรับช่างวัดคุมและวิศวกรเครื่องมือวัด การเข้าใจเพียงแค่ว่า “เซนเซอร์ตัวนี้วัดอุณหภูมิได้” นั้นยังไม่เพียงพอ แต่เราต้องเข้าใจลึกไปถึงกลไกภายใน วิธีการเลือกใช้งานให้ถูกประเภท การติดตั้งที่ถูกต้องตามหลักวิศวกรรม และที่สำคัญที่สุดคือ “ทักษะการวิเคราะห์และแก้ปัญหาหน้างาน (Troubleshooting)” เมื่อระบบเกิดอาการเพี้ยน

คู่มือฉบับนี้คือคัมภีร์ที่รวบรวมทุกสิ่งที่คุณต้องรู้เกี่ยวกับระบบวัดอุณหภูมิในอุตสาหกรรม ถ่ายทอดจากประสบการณ์หน้างานจริง เพื่อให้คุณก้าวสู่การเป็นมืออาชีพในสายงานเครื่องมือวัดคุม

1. เจาะลึก 2 เสาหลักเซนเซอร์วัดอุณหภูมิอุตสาหกรรม: RTD vs Thermocouple

แม้ว่าในโลกนี้จะมีเซนเซอร์วัดอุณหภูมิอยู่มากมายหลายประเภท แต่เมื่อพูดถึงงานอุตสาหกรรมกระบวนการผลิต (Process Industry) กว่า 95% ของหน้างานจะถูกยึดครองโดยอุปกรณ์สองชนิดนี้ นั่นคือ RTD (Resistance Temperature Detector) และ Thermocouple (เทอร์โมคัปเปิล)

การจะเลือกใช้งานได้อย่างถูกต้อง เราต้องเข้าใจความแตกต่างและข้อจำกัดของพวกมันอย่างถ่องแท้ก่อน

RTD (Resistance Temperature Detector)

หลักการทำงานของ RTD ตั้งอยู่บนความจริงทางฟิสิกส์ที่ว่า “ค่าความต้านทานไฟฟ้าของโลหะจะแปรผันตามอุณหภูมิ” เมื่ออุณหภูมิสูงขึ้น ค่าความต้านทานก็จะสูงขึ้นตาม โลหะที่นิยมนำมาทำ RTD มากที่สุดคือ พลาทินัม (Platinum) เนื่องจากมีความเสถียรและให้ความเป็นเส้นตรง (Linearity) สูงมาก ตัวที่ใช้งานกันแพร่หลายที่สุดคือ Pt100 (หมายถึงทำจากพลาทินัม และมีค่าความต้านทานเท่ากับ 100 โอห์ม ที่อุณหภูมิ 0 องศาเซลเซียส) และในปัจจุบันก็เริ่มมีการใช้ Pt1000 ในบางแอปพลิเคชันเพื่อลดผลกระทบจากความต้านทานของสายสัญญาณ

จุดเด่นของ RTD:

• ความแม่นยำสูงเลิศ (High Accuracy): RTD ให้ค่าที่เที่ยงตรงและซ้ำเดิมได้ดีเยี่ยม (High Repeatability) เหมาะกับงานที่ต้องการควบคุมอุณหภูมิอย่างเข้มงวด
• ความเป็นเส้นตรงสูง (Linearity): กราฟความสัมพันธ์ระหว่างอุณหภูมิและค่าความต้านทานค่อนข้างเป็นเส้นตรง ทำให้ง่ายต่อการแปลงสัญญาณ
• มีความเสถียรในระยะยาว (Stability): ค่าไม่ค่อยดริฟต์ (Drift) หรือเพี้ยนไปตามกาลเวลาเมื่อเทียบกับเทอร์โมคัปเปิล

ข้อจำกัดของ RTD:

• ย่านการวัดแคบกว่า: ส่วนใหญ่จะทำงานได้ดีในช่วงอุณหภูมิ -200 ถึงประมาณ 600 องศาเซลเซียส (หากเกินกว่านี้ โครงสร้างพลาทินัมอาจเริ่มเสียหาย)
• ตอบสนองช้ากว่า (Slower Response Time): เนื่องจากตัวเซนเซอร์มีขนาดใหญ่กว่าและต้องใช้เวลาในการถ่ายเทความร้อน
• เปราะบางต่อแรงสั่นสะเทือน: โครงสร้างภายในที่เป็นขดลวดขนาดเล็กอาจขาดได้ง่ายหากติดตั้งในจุดที่มีการสั่นสะเทือนสูง
• เกิดปัญหา Self-Heating ได้: เนื่องจากต้องจ่ายกระแสไฟเข้าไปเลี้ยงเพื่อวัดค่าความต้านทาน หากกระแสสูงเกินไป อาจทำให้เซนเซอร์ร้อนขึ้นเองจนค่าเพี้ยน

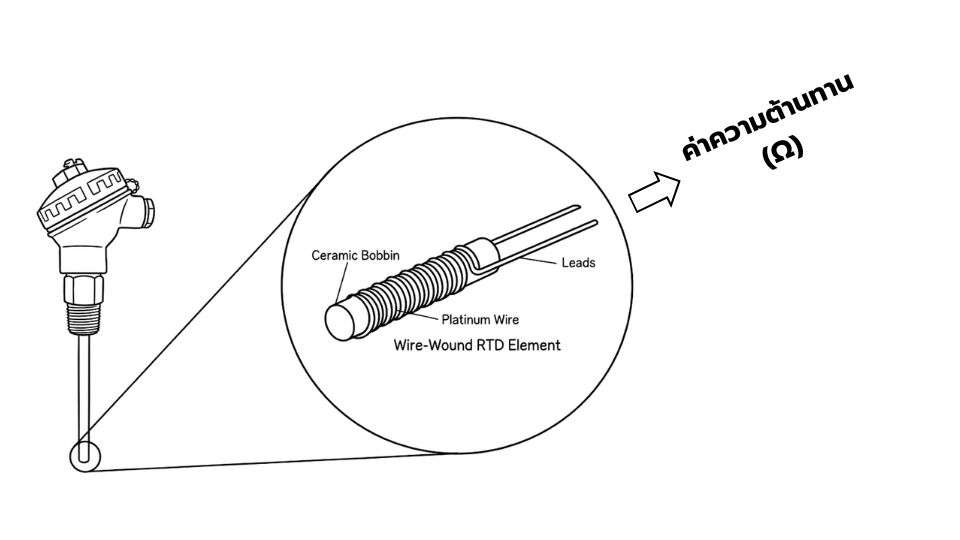

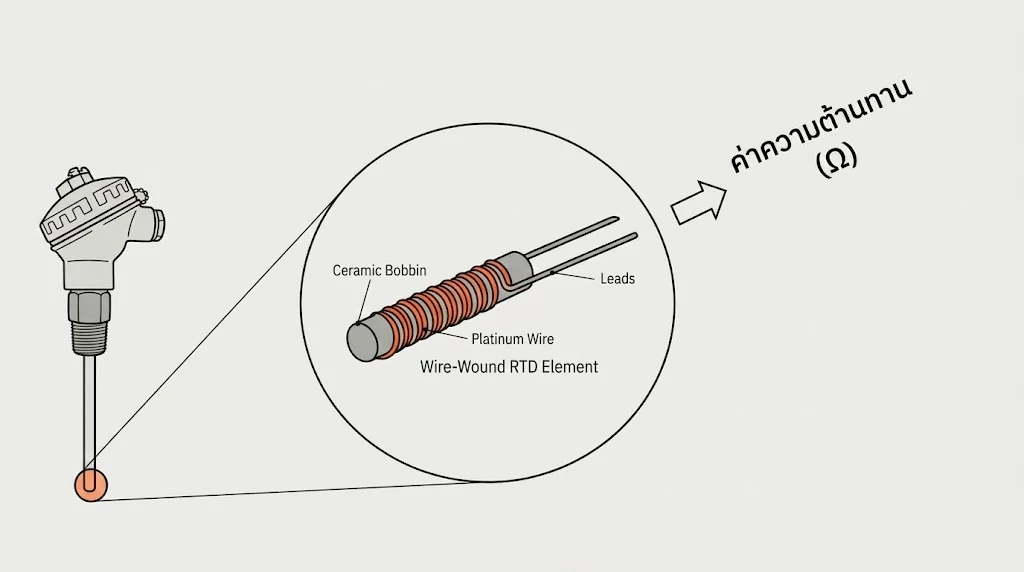

[ภาพประกอบที่ 1: โครงสร้างภายในของ RTD ]

Thermocouple

เทอร์โมคัปเปิลทำงานด้วยหลักการที่แตกต่างออกไปอย่างสิ้นเชิง โดยใช้ปรากฏการณ์ที่เรียกว่า “ปรากฏการณ์ซีเบค (Seebeck Effect)” เกิดจากการนำลวดโลหะต่างชนิดกันสองเส้นมาเชื่อมปลายเข้าด้วยกัน (เรียกว่า Measuring Junction หรือ ปลายวัด) เมื่อปลายทั้งสองข้างมีอุณหภูมิที่แตกต่างกัน จะเกิดแรงดันไฟฟ้ากระแสตรงขนาดเล็กมาก ระดับมิลลิโวลต์ (mV) เกิดขึ้นในวงจร

เทอร์โมคัปเปิลถูกแบ่งออกเป็นหลายประเภท (Types) ตามชนิดของโลหะที่นำมาจับคู่กัน ซึ่งแต่ละประเภทก็จะมีช่วงอุณหภูมิและคุณสมบัติที่เหมาะสมกับงานที่แตกต่างกันออกไป:

• Type K (Chromel / Alumel): เป็นตัวยอดนิยมอันดับหนึ่งในโรงงาน ทนทาน ราคาถูก ย่านการวัดกว้าง (ประมาณ -200 ถึง 1,260 องศาเซลเซียส)
• Type J (Iron / Constantan): นิยมรองลงมา ย่านการวัดแคบกว่า Type K (ประมาณ 0 ถึง 750 องศาเซลเซียส) แต่ไวต่ออุณหภูมิได้ดีในสภาพแวดล้อมที่เป็นสุญญากาศ
• Type N (Nicrosil / Nisil): ถูกพัฒนาขึ้นมาเพื่อแก้ปัญหาความไม่เสถียรของ Type K ที่อุณหภูมิสูง ทนต่อการเกิด Oxidation ได้ดีกว่า
• Type R, S, B (Noble Metal Thermocouples): ทำจากโลหะมีตระกูลอย่างพลาทินัมและโรเดียม ใช้สำหรับงานอุณหภูมิสูงมากระดับ 1,000 ถึง 1,600+ องศาเซลเซียส เช่น ในเตาหลอมเหลว เตาเผาแก้ว ราคาแพงมากและเปราะบาง

จุดเด่นของ Thermocouple:

• ย่านการวัดกว้างมาก: สามารถวัดอุณหภูมิได้สูงทะลุ 1,600 องศาเซลเซียส (ขึ้นอยู่กับ Type)
• ตอบสนองไว (Fast Response): จุดเชื่อมปลายมีขนาดเล็กมาก ทำให้รับรู้ความเปลี่ยนแปลงของอุณหภูมิได้แทบจะทันที
• ถึกทน ทนทานสูง: โครงสร้างไม่มีอะไรซับซ้อน ทนต่อแรงสั่นสะเทือนและแรงกระแทกหน้างานได้ดีเยี่ยม
• ราคาประหยัด: ในย่านอุณหภูมิเดียวกัน เทอร์โมคัปเปิลมักจะมีราคาถูกกว่า RTD

ข้อจำกัดของ Thermocouple:

• ความแม่นยำต่ำกว่า: ค่าความคลาดเคลื่อนสูงกว่า RTD และกราฟสัญญาณเป็นเส้นโค้ง (Non-linear) ต้องใช้ระบบควบคุมช่วยชดเชยค่า
• ต้องมีระบบชดเชยปลายสาย (Cold Junction Compensation): เนื่องจากแรงดันไฟฟ้าที่วัดได้เกิดจากความต่างอุณหภูมิระหว่างปลายวัดกับปลายสายสัญญาณที่ต่อเข้าเครื่องมือวัด ระบบจึงจำเป็นต้องรู้温度ที่จุดต่อนั้นเสมอเพื่อให้คำนวณค่าได้ถูกต้อง
• เกิดสัญญาณรบกวนได้ง่าย: สัญญาณระดับมิลลิโวลต์ (mV) ไวต่อการถูกคลื่นแม่เหล็กไฟฟ้าหน้างานรบกวนอย่างมาก

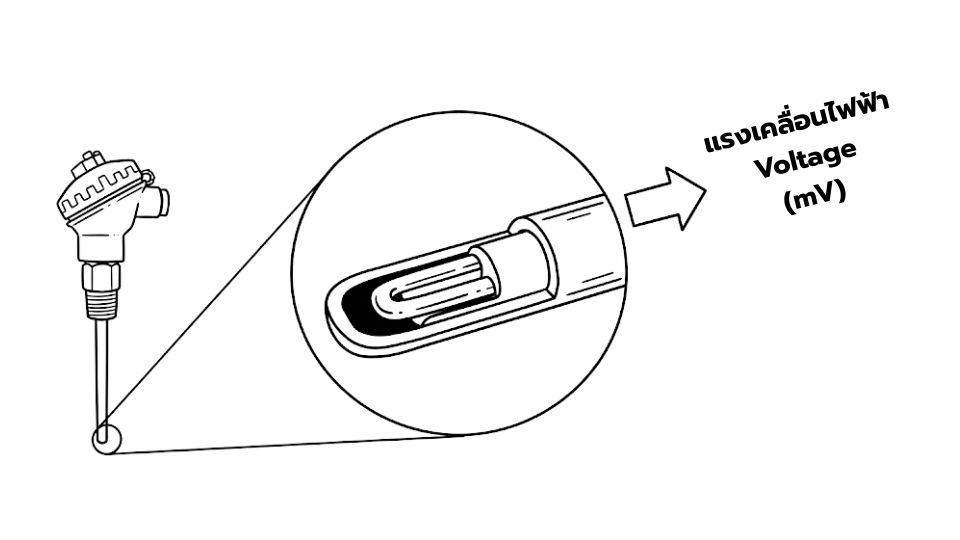

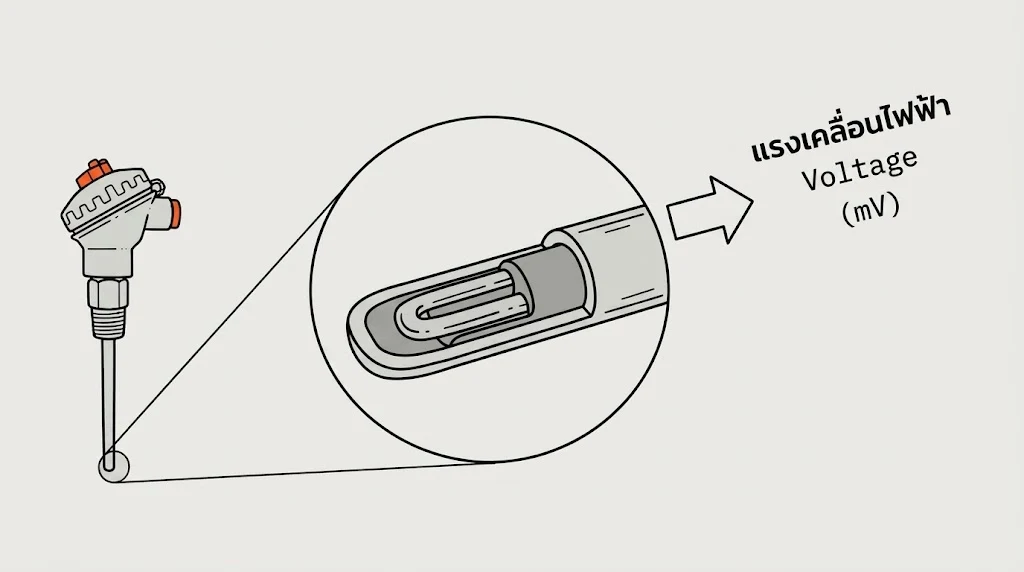

[ภาพประกอบที่ 2: ไดอะแกรมหลักการทำงานของ Thermocouple ]

2. คัมภีร์การเลือกใช้งาน (Selection Matrix) เลือกอย่างไรไม่ให้พลาด

การเลือกเซนเซอร์ผิดประเภทตั้งแต่ขั้นตอนการออกแบบ (Design) คือจุดเริ่มต้นของฝันร้ายหน้างาน วิศวกรเครื่องมือวัดมืออาชีพจะไม่เลือกอุปกรณ์เพียงเพราะ “ความเคยชิน” แต่จะพิจารณาจากปัจจัยแวดล้อมทั้งหมด โดยใช้แนวทางดังต่อไปนี้:

ตารางเปรียบเทียบเพื่อการตัดสินใจ (Decision Matrix)

ปัจจัยที่ต้องพิจารณา	เลือกใช้ RTD (Pt100)	เลือกใช้ Thermocouple (เช่น Type K)
ย่านอุณหภูมิ (Temperature Range)	งานที่อุณหภูมิต่ำถึงปานกลาง (-200 ถึง 600°C)	งานอุณหภูมิสูง (เกิน 600°C ไปจนถึง 1,600°C)
ความละเอียดแม่นยำ (Accuracy)	ต้องการความละเอียดสูง เช่น งาน Custody Transfer, งานแลกเปลี่ยนความร้อน	งานควบคุมทั่วไปที่ไม่ต้องการความละเอียดทศนิยม เช่น เตาเผา, ท่อไอเสีย
สภาพการสั่นสะเทือน (Vibration)	หลีกเลี่ยงจุดที่สั่นสะเทือนรุนแรง หรือต้องเลือกโครงสร้างพิเศษ	ติดตั้งได้ดีในจุดที่มีการสั่นสะเทือน เช่น ข้างเครื่องยนต์, ปั๊มขนาดใหญ่
ความเร็วในการตอบสนอง (Response)	งานที่อุณหภูมิเปลี่ยนแปลงช้าๆ ค่อยเป็นค่อยไป	งานที่อุณหภูมิสามารถพุ่งขึ้นหรือดิ่งลงอย่างรวดเร็ว (Safety Interlock)

กฎเหล็กในการเลือกซื้อหน้างาน

1. อย่าดูแค่ราคาตัวเซนเซอร์: เทอร์โมคัปเปิลตัวเซนเซอร์อาจจะถูกกว่า แต่สายสัญญาณที่ใช้วิ่งเข้าห้องควบคุมต้องเป็น “สายชดเชย (Extension/Compensating Wire)” ซึ่งมีราคาแพงและจำเพาะตามแต่ละ Type ในขณะที่ RTD ใช้สายทองแดงธรรมดา 3 หรือ 4 สายได้เลย เมื่อคำนวณระยะทางไกลๆ ค่าสายของเทอร์โมคัปเปิลอาจแพงกว่าค่าเซนเซอร์หลายเท่า
2. ตรวจสอบสภาวะทางเคมี (Chemical Environment): ตัวกลาง (Process Fluid) เป็นกรด ด่าง หรือสารกัดกร่อนหรือไม่ สภาวะนี้จะเป็นตัวกำหนดวัสดุที่นำมาทำ Thermowell (ปลอกป้องกันเซนเซอร์) ซึ่งเราจะเจาะลึกในบทถัดไป

3. เจาะลึกระบบสายสัญญาณ (Wiring & Signal Transmission)

หลังจากเลือกเซนเซอร์ที่ถูกต้องได้แล้ว ขั้นตอนต่อไปที่สำคัญไม่แพ้กันคือการต่อสายสัญญาณกลับมายังห้องควบคุม (Control Room) หรือตู้ PLC ปัญหาการวัดเพี้ยนกว่า 60% หน้างานไม่ได้เกิดจากตัวเซนเซอร์เสีย แต่เกิดจากการเดินสายและการเลือกโหมดสัญญาณที่ผิดพลาดครับ

การต่อสาย RTD: ทำไมต้องมี 2 สาย, 3 สาย และ 4 สาย?

เวลาเราซื้อ RTD Pt100 มาใช้งาน เราจะพบว่ามันมีจำนวนสายโผล่ออกมาไม่เท่ากัน โครงสร้างเหล่านี้ถูกออกแบบมาเพื่อชดเชย “ค่าความต้านทานของสายไฟ (Lead Wire Resistance)” ซึ่งเป็นตัวการทำให้ค่าอุณหภูมิเพี้ยน

• RTD แบบ 2 สาย (2-Wire RTD):
  • หลักการ: ต่อสายทองแดง 2 เส้นตรงจากเซนเซอร์เข้าเครื่องมือวัดโดยตรง
  • ปัญหา: เครื่องมือวัดจะไม่สามารถแยกแยะได้ว่า ความต้านทานที่วัดได้มาจากตัว Pt100 หรือมาจากสายไฟ ยิ่งเดินสายไกล ค่าความต้านทานสายยิ่งสูง ทำให้ระบบอ่านค่าอุณหภูมิ สูงกว่าความเป็นจริงเสมอ
  • การใช้งาน: ใช้เฉพาะงานที่สายสั้นมากๆ (ไม่เกิน 1-2 เมตร) หรือใช้ในห้องแล็บที่ไม่ต้องการความแม่นยำสูง
• RTD แบบ 3 สาย (3-Wire RTD) – มาตรฐานอุตสาหกรรม:
  • หลักการ: เพิ่มสายเส้นที่ 3 วิ่งคู่ไปกับสายเส้นที่สอง วงจรภายในเครื่องมือวัด (Bridge Circuit) จะนำค่าความต้านทานของสายเส้นที่ 3 มาลบหักล้างกับสายคู่แรก ทำให้ค่าความต้านทานของสายไฟถูกตัดทิ้งไป
  • การใช้งาน: เป็นระบบที่ นิยมใช้มากที่สุดในโรงงานอุตสาหกรรม เพราะประหยัดค่าสายและให้ความแม่นยำที่ยอมรับได้ดีมาก
• RTD แบบ 4 สาย (4-Wire RTD) – ขั้นสุดแห่งความแม่นยำ:
  • หลักการ: แยกสายจ่ายกระแส (Current Source) ออกจากสายวัดแรงดัน (Voltage Measurement) อย่างเด็ดขาด ทำตามหลักการ Ohm’s Law จ่ายกระแสคงที่ผ่านสายคู่หนึ่ง และวัดแรงดันตกคร่อมด้วยสายอีกคู่หนึ่งที่มีความต้านทานภายในสูงมาก (High Impedance) ทำให้ไม่มีกระแสไหลผ่านสายวัด แรงดันที่ได้จึงมาจาก Pt100 ล้วนๆ 100% ต่อให้สายยาวแค่ไหนก็ไม่เพี้ยน
  • การใช้งาน: งานแล็บสอบเทียบ (Calibration) หรือกระบวนการผลิตที่ซีเรียสเรื่องอุณหภูมิขั้นสุด

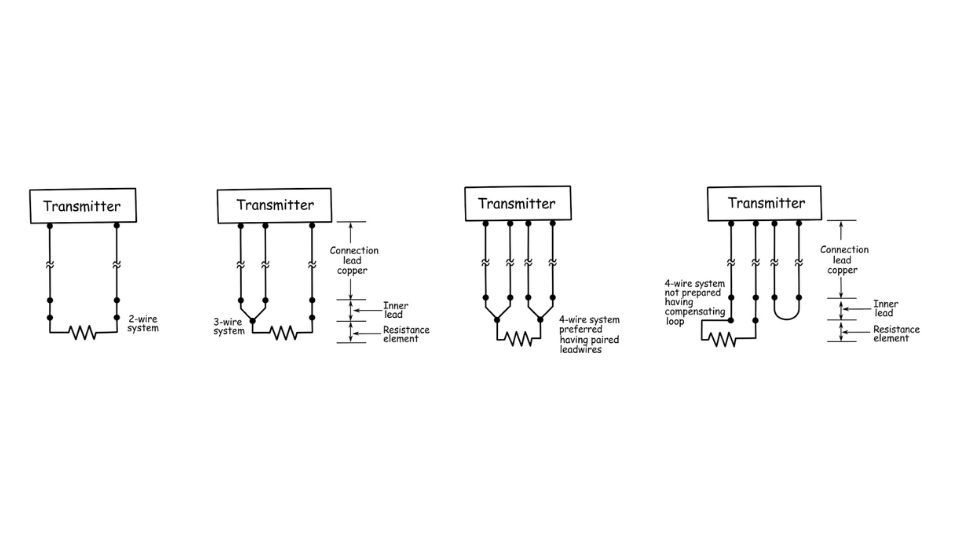

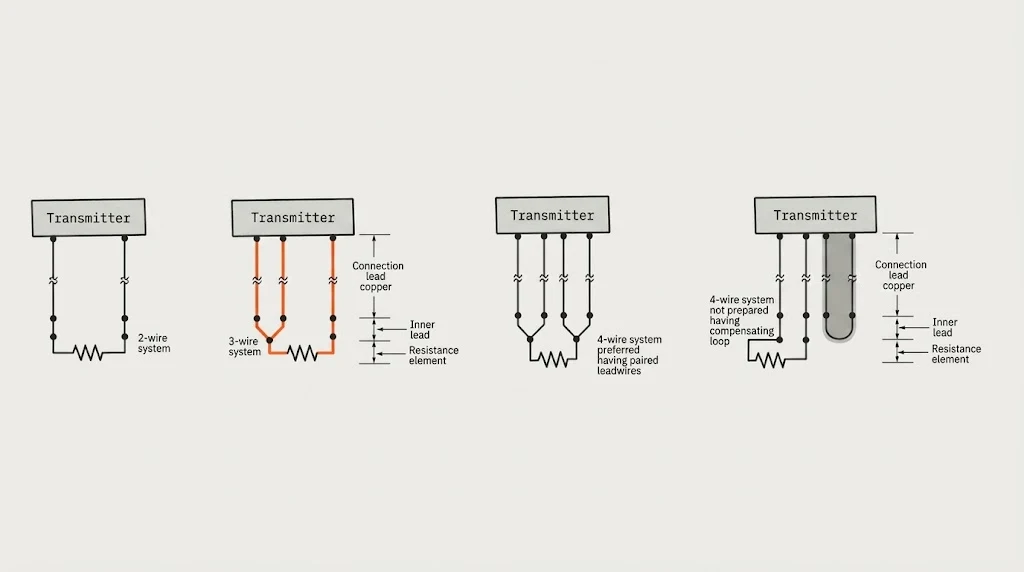

[ภาพประกอบที่ 3: ไดอะแกรมเปรียบเทียบวงจรการต่อสาย RTD แบบ 2-Wire, 3-Wire และ 4-Wire]

สายชดเชยเทอร์โมคัปเปิล (Extension & Compensating Wires): กฎเหล็กที่ห้ามมองข้าม

สำหรับเทอร์โมคัปเปิล สัญญาณที่ออกจากหัวกะโหลก (Terminal Head) เป็นแรงดันระดับมิลลิโวลต์ (mV) สิ่งสำคัญที่สุดคือ “ห้ามใช้สายทองแดงธรรมดาเดินสัญญาณเด็ดขาด” เพราะการเอาสายทองแดงไปขันจ้ำกับเทอร์โมคัปเปิล จะทำให้เกิด “จุดต่อโลหะต่างชนิดใหม่” ขึ้นมาทันที ซึ่งจะสร้างแรงดัน mV หลอกระบบ ทำให้ค่าเพี้ยนกระจุยกระจาย

วิศวกรต้องเลือกใช้สายไฟชนิดพิเศษที่เรียกว่า Extension Wire (สายต่อขยาย) หรือ Compensating Wire (สายชดเชย) ซึ่งทำมาจากโลหะชนิดเดียวกับเทอร์โมคัปเปิล Type นั้นๆ

• ถ้าเซนเซอร์เป็น Type K สายสัญญาณก็ต้องเป็นสายสำหรับ Type K (ฉนวนภายนอกมักเป็นสีเหลืองตามมาตรฐาน ANSI หรือสีเขียวตามมาตรฐาน IEC)
• ต้องต่อขั้ว บวก (+) และ ลบ (-) ให้ถูกต้อง หากต่อสลับขั้ว ค่าอุณหภูมิที่แสดงบนหน้าจอจะวิ่งสวนทางกัน (เช่น หน้างานร้อนขึ้น แต่ค่าบนจอดิ่งลดลง)

ทำไมวิศวกรมืออาชีพถึงเลือกใช้ Temperature Transmitter?

ในโรงงานยุคใหม่ เราแทบจะไม่ลากสาย RTD หรือสายเทอร์โมคัปเปิลดิบๆ วิ่งไกลเป็นร้อยเมตรเข้าห้องควบคุมแล้ว แต่เราจะติดตั้ง Temperature Transmitter (ตัวแปลงสัญญาณอุณหภูมิ) ไว้ที่หัวกะโหลกของเซนเซอร์หน้างานทันที

Transmitter จะทำหน้าที่รับสัญญาณต้านทานหรือมิลลิโวลต์จากเซนเซอร์ในระยะไม่กี่เซนติเมตร แล้วแปลงสัญญาณให้เป็น อนาล็อกมาตรฐาน 4-20 mA แบบ Two-wire Loop หรือสัญญาณดิจิตอล เช่น HART Protocol, Modbus, Foundation Fieldbus

ข้อดีของการใช้ Transmitter:

1. กันสัญญาณรบกวน (Noise Immunity): สัญญาณ 4-20 mA เป็นสัญญาณกระแส (Current Loop) ซึ่งทนทานต่อคลื่นแม่เหล็กไฟฟ้าจากมอเตอร์ หรือสายไฟแรงสูงหน้างานได้ดีกว่าสัญญาณ mV หรือโอห์มมหาศาล
2. ประหยัดค่าสายไฟ: ไม่ต้องซื้อสายเทอร์โมคัปเปิลราคาแพงลากยาวๆ ใช้แค่สายไฟทวิสต์คู่ (Twisted Pair) ธรรมดาสองเส้น ก็ส่งได้ทั้งไฟเลี้ยงและสัญญาณพร้อมกัน
3. ง่ายต่อการสเกลค่า (Scaling): สามารถใช้เครื่องมือคอนฟิก (เช่น HART Communicator) ไปเซ็ตย่านการวัด (Range) ได้ง่ายๆ เช่น ตั้งให้ 4 mA = 0°C และ 20 mA = 150°C

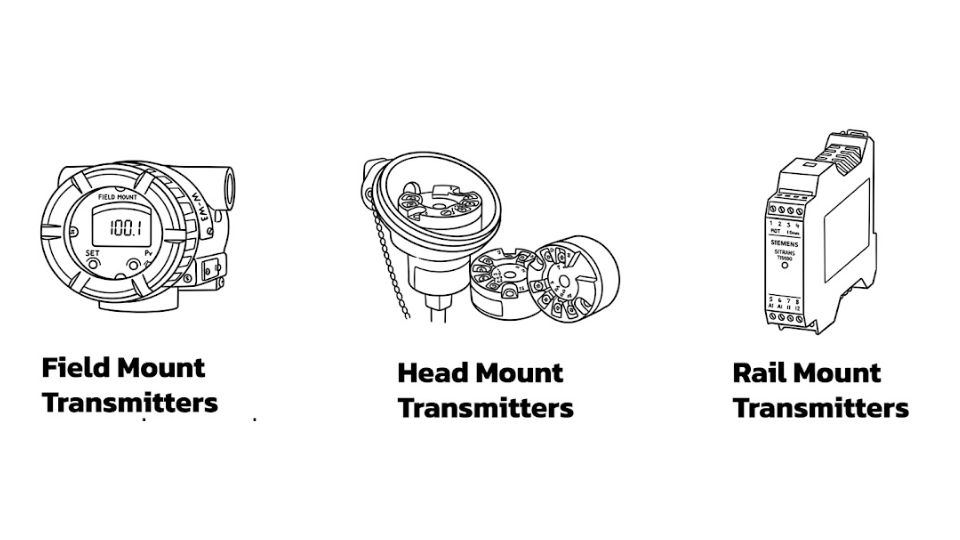

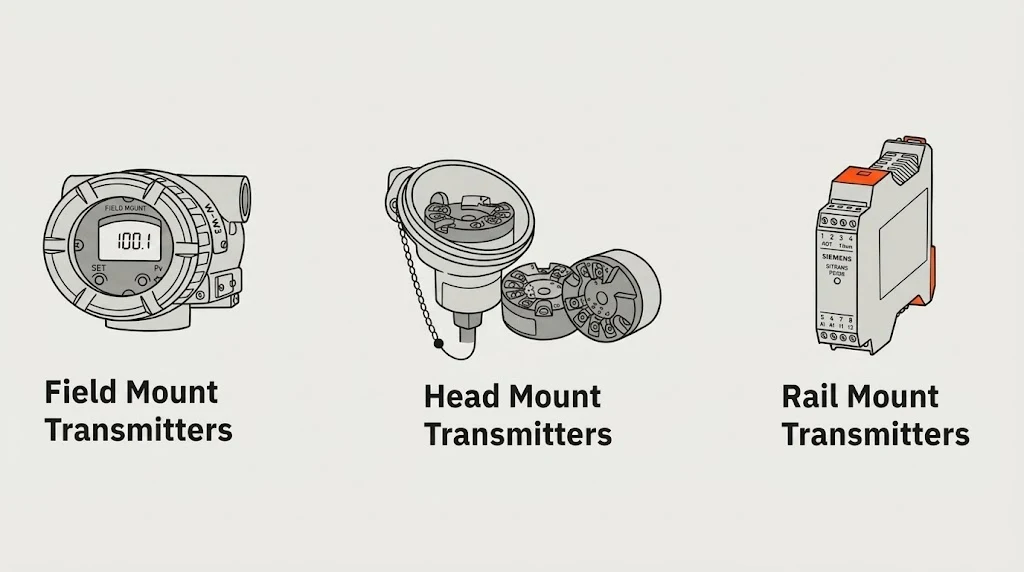

[ภาพประกอบที่ 4: รูปแบบและอุปกรณ์ Temperature Transmitter]

4. หลักการติดตั้งเซนเซอร์อุณหภูมิหน้างาน (Installation Best Practices)

ต่อให้เซนเซอร์แม่นยำแค่ไหน สายสัญญาณดีเยี่ยมเพียงใด แต่ถ้า “ฝังเซนเซอร์ไม่โดนจุดความร้อนจริง” ค่าที่ได้ก็คือค่าที่ไร้ประโยชน์ นี่คือหลักการติดตั้งทางวิศวกรรมที่ต้องจำให้ขึ้นใจครับ:

1. ความลึกในการจุ่ม (Insertion Depth)

เซนเซอร์ต้องจุ่มลงไปในตัวกลางลึกพอที่จะไม่เกิดการสูญเสียความร้อนวิ่งย้อนกลับขึ้นมาตามก้านเซนเซอร์ (Heat Dissipation)

• กฎทั่วไป: ความลึกในการจุ่มควรมีขนาดไม่น้อยกว่า 10 เท่าของเส้นผ่านศูนย์กลางของปลอกเซนเซอร์ (สำหรับของเหลว) และ 15-20 เท่า (สำหรับก๊าซหรือไอน้ำ)

2. การติดตั้งในท่อขนาดเล็ก (Pipe Installation)

หากต้องวัดอุณหภูมิของเหลวในท่อที่มีขนาดเล็ก (เช่น ท่อ 2 นิ้ว หรือ 3 นิ้ว) การเสียบเซนเซอร์ลงไปตรงๆ ตรงกลางท่ออาจทำได้ยากและขวางทางไหล

• วิธีแก้: ให้ติดตั้งเซนเซอร์ตรง บริเวณข้อต่อสามทาง (Tee) หรือ บริเวณข้องอ (Elbow) โดยให้ปลายเซนเซอร์หันหน้าสวนทิศทางการไหลของของเหลว วิธีนี้จะช่วยให้ของเหลวไหลปะทะปลายวัดได้เต็มที่และไม่เกิดมุมอับ

3. รู้จักและเลือกใช้ Thermowell ให้ถูกงาน

Thermowell (ปลอกป้องกันเซนเซอร์) คือแท่งโลหะที่ถูกเจาะรูตรงกลางเพื่อเอาเซนเซอร์สอดเข้าไป มันทำหน้าที่เป็นด่านหน้าปะทะกับความดัน การกัดกร่อน และแรงดึงของของเหลวในท่อ ช่วยให้เราสามารถถอดเปลี่ยนเซนเซอร์อุณหภูมิได้โดยไม่ต้อง Shutdown โรงงานหรือปล่อยของเหลวออกจากท่อ

• วัสดุ: ต้องเลือกให้ทนสารเคมีในท่อ เช่น สเตนเลส 316L สำหรับงานทั่วไป, Hastelloy หรือ Monel สำหรับงานกรดรุนแรง
• ความเร็วของเหลว (Wake Frequency Calculation): ถ้าน้ำในท่อวิ่งเร็วมาก แรงปะทะอาจทำให้ Thermowell เกิดการสั่นและหักคาท่อได้ วิศวกรต้องทำการคำนวณมาตรฐาน ASME PTC 19.3 TW ทุกครั้งก่อนเลือกความยาวของ Thermowell

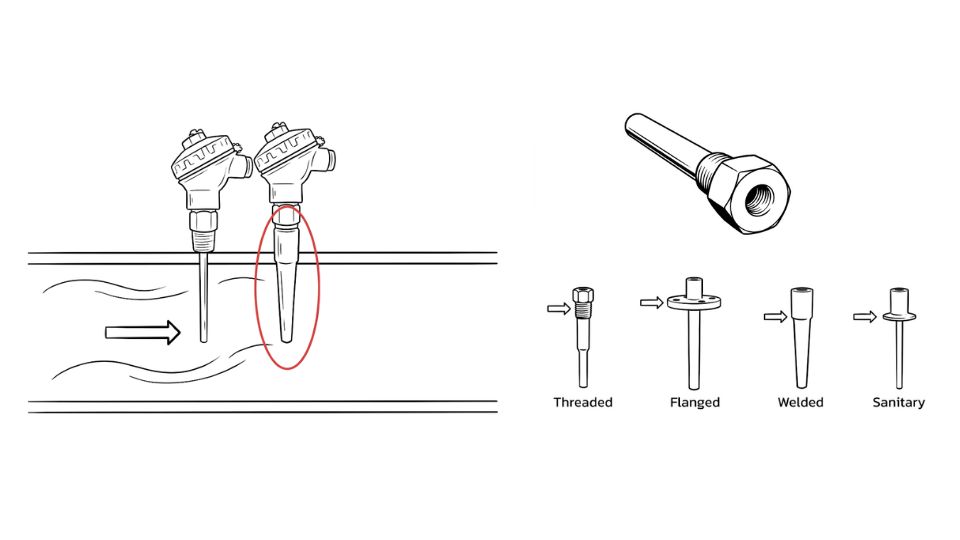

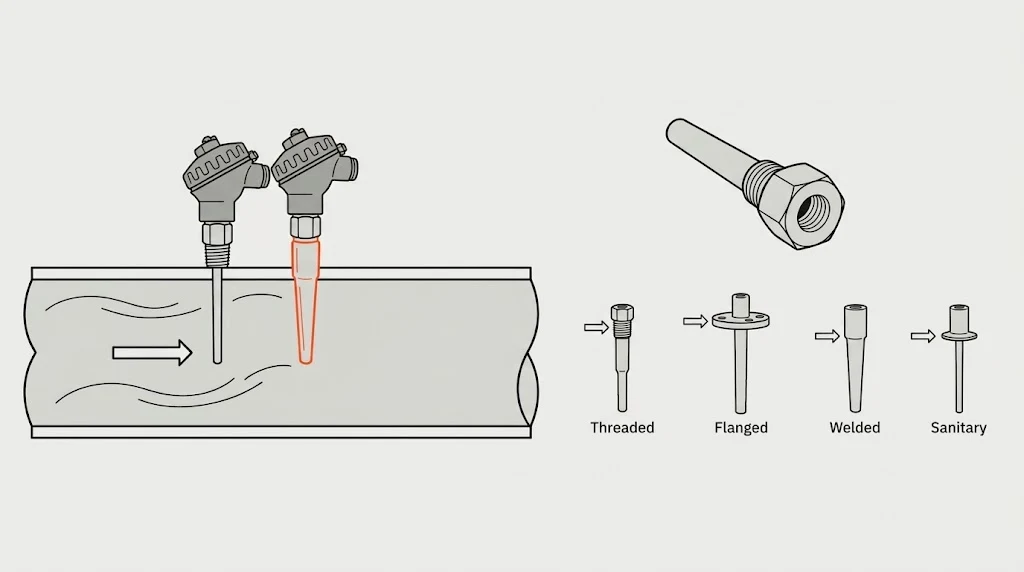

[ภาพประกอบที่ 5: วิธีการติดตั้งเซนเซอร์อุณหภูมิบริเวณท่อ และโครงสร้าง Thermowell]

5. คู่มือแก้ปัญหาหน้างาน (Troubleshooting Blueprint) 5 อาการยอดฮิตและวิธีไล่ตรวจสอบ

เมื่อระบบวัดอุณหภูมิเกิดปัญหา หน้างานมักจะไม่มีเวลารอให้เราเปิดตำราทฤษฎี วิศวกรและช่างวัดคุมมืออาชีพต้องมีระบบคิดในการไล่เช็ก (Troubleshooting) ที่เป็นระเบียบ เพื่อค้นหาให้เจอว่าปัญหาเกิดจาก ตัวเซนเซอร์ (Hardware), สายสัญญาณ (Wiring), หรือตัวแปลงสัญญาณ (Transmitter)

นี่คือ 5 อาการเสียที่พบมากที่สุดในโรงงานอุตสาหกรรมพร้อมวิธีแก้ไขครับ:

อาการที่ 1: หน้าจอแสดงค่าสูงสุดทะลุสเกล (Over-range / Burnout / Upscale)

บนหน้าจอ DCS/SCADA แสดงค่าขึ้นเป็น +9999, “OPEN”, หรือสัญญาณ Loop Current วิ่งไปที่ 21-22 mA

• สาเหตุที่เป็นไปได้: เกิดสภาวะ “วงจรเปิด (Open Circuit)” หรือสายขาดในระบบ
• วิธีไล่ตรวจสอบ:
  1. ปลดสายสัญญาณออกจากตัวแปลงสัญญาณ (Transmitter) หรือเครื่องมือวัด
  2. ใช้มัลติมิเตอร์ตั้งย่าน “วัดความต้านทาน (โอห์ม)” วัดที่ตัวเซนเซอร์โดยตรง
     • ถ้าเป็น RTD Pt100: ที่อุณหภูมิห้อง (ประมาณ 30°C) ต้องวัดได้ประมาณ 111-112 โอห์ม หากขึ้น Infinity (O.L.) แสดงว่าขดลวด RTD ขาดด้านใน
     • ถ้าเป็น Thermocouple: ตั้งย่านวัดโอห์มหรือย่านความต่อเนื่อง (Continuity) วัดคร่อมขั้ว + และ – หากไม่ขึ้นความต่อเนื่อง (O.L.) แสดงว่าจุดเชื่อมปลายวัด (Junction) ขาดแล้ว
  3. หากวัดตัวเซนเซอร์แล้วปกติ ให้ไล่เช็กตามจุดต่อเทอร์มินอลในกล่องพักสาย (Junction Box) มักจะพบปัญหาน็อตหลวมหรือสายหลุด

อาการที่ 2: ค่าอุณหภูมิแกว่งขึ้นลงไม่นิ่ง (Signal Fluctuation / Noise)

ค่าอุณหภูมิกระโดดไปมาอย่างรวดเร็ว เช่น 50°C พุ่งไป 80°C แล้วดิ่งลงมา 40°C ภายในไม่กี่วินาที ซึ่งในความเป็นจริงอุณหภูมิของเหลวในท่อไม่สามารถเปลี่ยนเร็วขนาดนั้นได้

• สาเหตุที่เป็นไปได้: มี “สัญญาณรบกวน (Electro-Magnetic Interference: EMI)” รั่วไหลเข้ามาในสายสัญญาณ หรือเกิดปัญหา “Ground Loop”
• วิธีไล่ตรวจสอบ:
  1. ตรวจสอบ สายชิลด์ (Shield Wire) ของสายสัญญาณว่าได้ทำการต่อลงกราวด์ (Ground) ถูกต้องหรือไม่ กฎเหล็กคือ สายชิลด์ต้องต่อลงกราวด์เพียง “จุดเดียว” เท่านั้น (มักต่อที่ฝั่งตู้ PLC) หากต่อลงกราวด์ทั้งสองฝั่ง (ทั้งฝั่งหน้างานและฝั่งตู้) จะเกิด Ground Loop ทำให้สัญญาณกวนหนักกว่าเดิม
  2. เช็กว่าสายสัญญาณเดินตีคู่ขนานไปกับสายไฟฟ้าแรงสูง (Power Cable) หรือสายจ่ายไฟของมอเตอร์/Inverter หรือไม่ หากเลี่ยงไม่ได้ ต้องให้สายสัญญาณเดินตัดตั้งฉากกับสายไฟแรงสูง
  3. ถอดเซนเซอร์ออกจาก Thermowell ชั่วคราวแล้วทิ้งไว้ข้างนอก หากค่านิ่งขึ้น แสดงว่ามีกระแสไฟฟ้ารั่วจากโครงสร้างท่อ/ถังไหลผ่านมาที่ตัวปลอกเซนเซอร์

อาการที่ 3: ค่าอุณหภูมิอ่านได้ต่ำกว่าความเป็นจริงแบบคงที่ (Low Reading Off-set)

กระบวนการผลิตต้มน้ำจนเดือดพล่าน แต่เซนเซอร์อุณหภูมิอ่านได้เพียง 85°C คงที่ ไม่ยอมขึ้นไปถึง 100°C

• สาเหตุที่เป็นไปได้: เกิดความชื้นหลุดเข้าไปในเซนเซอร์ หรือระยะจุ่ม (Insertion Depth) ไม่ลึกพอ
• วิธีไล่ตรวจสอบ:
  1. เช็กความลึกในการจุ่มเซนเซอร์ใน Thermowell ว่าก้านเซนเซอร์ยาวสุดจนชนก้นปลอก Thermowell หรือไม่ หากมีช่องว่างอากาศตรงก้นปลอก ความร้อนจะส่งไปไม่ถึงปลายเซนเซอร์ (แนะนำให้ใช้ซิลิโคนนำความร้อน หรือสาร Thermal Paste ทาที่ปลายเซนเซอร์ก่อนใส่)
  2. ตรวจสอบความต้านทานฉนวน (Insulation Resistance) โดยใช้มิเตอร์วัดคร่อมระหว่าง สายเซนเซอร์กับเปลือกโลหะ (Sheath) ค่าที่ได้ต้องสูงมาก (ระดับหลายสิบ Megohm) หากวัดแล้วได้ค่าโอห์มต่ำๆ แสดงว่ามีน้ำหรือความชื้นซึมเข้าหัวกะโหลกเซนเซอร์ ทำให้เกิดกระแสรั่วลัดวงจรภายใน ค่าความต้านทานรวมจึงลดลง (RTD เลยอ่านค่าได้ต่ำกว่าจริง)

อาการที่ 4: สัญญาณอุณหภูมิวิ่งสวนทาง (Reverse Reading)

เมื่อเปิดเตาเผา หน้างานร้อนขึ้นเรื่อยๆ แต่ค่าบนหน้าจอกลับดิ่งลดลงต่ำกว่าศูนย์หรือลดลงเรื่อยๆ

• สาเหตุที่เป็นไปได้: สลับขั้วสายสัญญาณของเทอร์โมคัปเปิล
• วิธีไล่ตรวจสอบ:
  1. ปัญหานี้เกิดเฉพาะกับ Thermocouple เท่านั้น (RTD ต่อสลับสายไม่มีผลสวนทางแบบนี้)
  2. ไปที่จุดต่อสายสัญญาณ (อาจจะเป็นที่หัวกะโหลกเซนเซอร์ หรือที่ตู้ Transmitter) แล้วทำการ สลับสายขั้วบวก (+) และขั้วลบ (-) กลับให้ถูกต้อง

อาการที่ 5: ค่าค่อยๆ เพี้ยนไปตามกาลเวลา (Measurement Drift)

ช่วงติดตั้งเดือนแรกค่าตรงดีมาก พอผ่านไป 6 เดือน ค่าเริ่มห่างจากเกจวัดเชิงกล (Temperature Gauge) ข้างๆ ทีละนิด

• สาเหตุที่เป็นไปได้: เซนเซอร์เสื่อมสภาพจากการใช้งานเกินอุณหภูมิ (Over-temperature) หรือสาร MgO ฉนวนภายในปนเปื้อน
• วิธีไล่ตรวจสอบ:
  1. อุปกรณ์วัดอุณหภูมิทุกตัวต้องมีแผนการ สอบเทียบประจำปี (Annual Calibration)
  2. ถอดเซนเซอร์มาทดสอบในเครื่องจำลองอุณหภูมิมาตรฐาน (Dry Block Calibrator หรือ Water Bath) เทียบกับเซนเซอร์มาตรฐาน (Standard Probe) หากพบว่าค่า Error เกินเกณฑ์มาตรฐาน (Tolerance) ที่โรงงานยอมรับได้ ให้ทำการปรับจูนค่า (Calibration Adjustment) ที่ตัว Transmitter หรือทำการเปลี่ยนเซนเซอร์ตัวใหม่ทันที

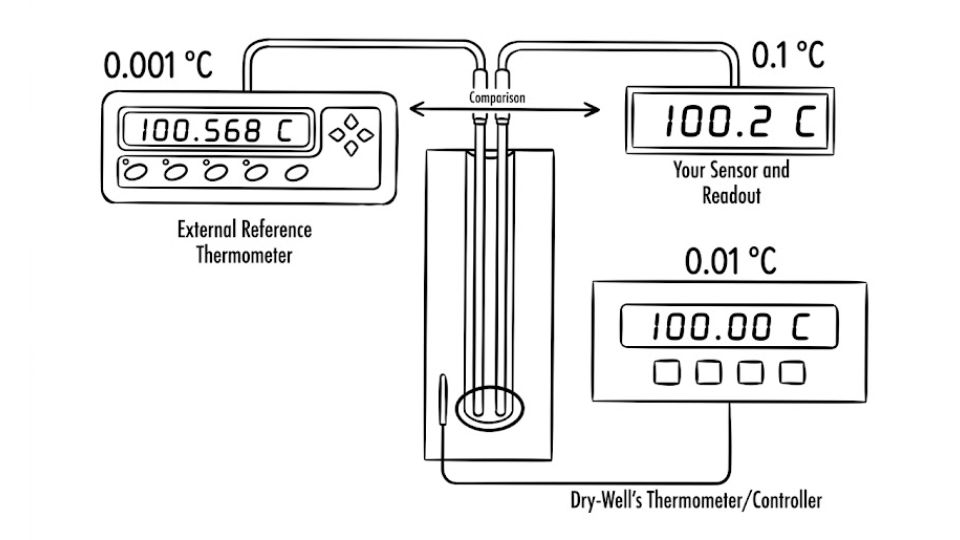

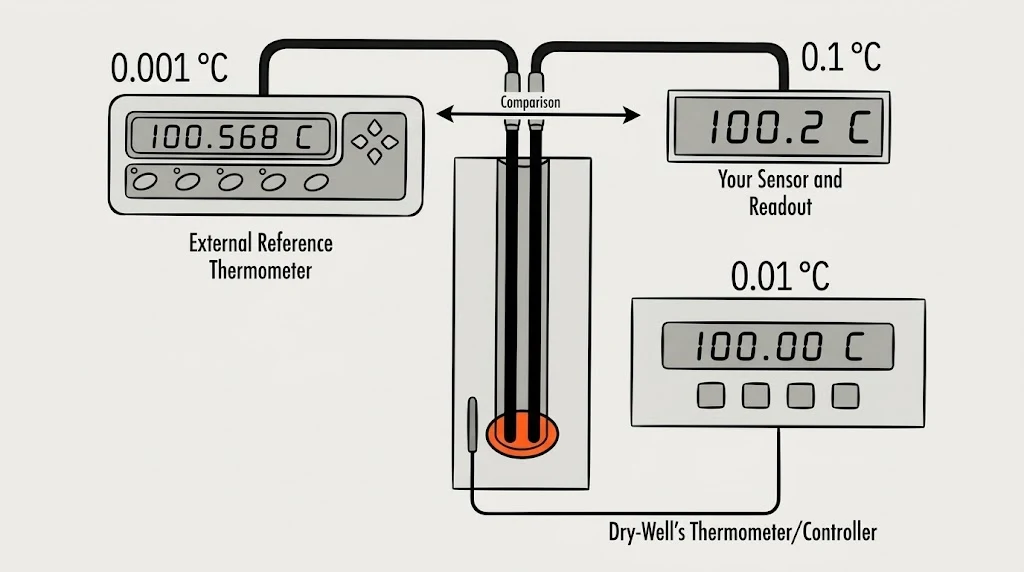

[ภาพประกอบที่ 6: การสอบเทียบเซ็นเซอร์วัดอุณหภูมิ]
