Manual Control กับ Feedback Control ต่างกันอย่างไร

Manual Control คือการควบคุมที่มนุษย์เป็นผู้ตัดสินใจปรับค่าด้วยตัวเอง เช่น เปิด-ปิดวาล์วด้วยมือตามความรู้สึกหรือค่าที่อ่านได้ ส่วน Feedback Control คือการควบคุมแบบป้อนกลับ ที่มีเซนเซอร์วัดค่าจริงส่งกลับมาเปรียบเทียบกับค่าเป้าหมายอัตโนมัติ แล้วสั่งอุปกรณ์ควบคุมสุดท้ายให้ปรับค่าเองโดยไม่ต้องรอคนตัดสินใจ ความต่างหลักจึงอยู่ที่ว่าใครเป็นผู้ตัดสินใจในขั้นตอนเปรียบเทียบค่าและสั่งปรับ

ลองนึกภาพเวลาปรับน้ำอุ่นอาบน้ำด้วยมือตัวเอง เราต้องคอยจับน้ำ เทียบกับความรู้สึกว่าร้อนไปหรือเย็นไป แล้วหมุนวาล์วปรับเอง นั่นคือ Manual Control แต่ถ้าเป็นเครื่องทำน้ำอุ่นที่มีเทอร์โมสตัทคอยวัดอุณหภูมิและปรับเองอัตโนมัติ นั่นคือหลักการของ Feedback Control ในงานอุตสาหกรรมก็ใช้หลักการเดียวกันนี้ เพียงแต่ซับซ้อนกว่า

Manual Control ทำงานอย่างไร

การควบคุมกระบวนการด้วยมือ แบ่งขั้นตอนการทำงานของผู้ควบคุมได้ 3 ขั้นตอน

1. Gathering Information — รวบรวมข้อมูลค่าเป้าหมาย (Set Point) และค่าตัวแปรที่ถูกควบคุม (Controlled Variable)

2. Making a Decision — พิจารณาเปรียบเทียบข้อมูลที่รวบรวมมา ว่าค่าจริงต่างจากเป้าหมายมากน้อยแค่ไหน

3. Taking Action — ลงมือปรับค่าตัวแปรจัดการ (Manipulated Variable) ตามผลการตัดสินใจ

ทั้งสามขั้นตอนนี้ในระบบ Manual Control ทำโดยมนุษย์ทั้งหมด ข้อจำกัดคือความเร็วและความแม่นยำขึ้นอยู่กับผู้ปฏิบัติงาน และไม่สามารถเฝ้าดูได้ตลอดเวลาแบบต่อเนื่อง

Feedback Control ทำงานอย่างไร

การควบคุมแบบป้อนกลับ (Feedback Control) ติดตั้งเซนเซอร์เพื่อวัดตัวแปรที่ต้องการควบคุมอยู่ในรูปสัญญาณมาตรฐาน แล้วป้อนกลับมาเปรียบเทียบกับค่าเป้าหมายโดยอัตโนมัติ ผลต่างระหว่างสองค่านี้เรียกว่า Error หรือ Deviation จากนั้นตัวควบคุมจะคำนวณทิศทางและขนาดสัญญาณ แล้วส่งออกไปยังอุปกรณ์ควบคุมสุดท้ายเพื่อปรับค่าตัวแปรจัดการ ทำให้ตัวแปรที่ถูกควบคุมกลับเข้าใกล้ค่าเป้าหมายอีกครั้ง วนซ้ำแบบนี้ไปเรื่อย ๆ โดยไม่ต้องมีคนคอยตัดสินใจทุกครั้ง

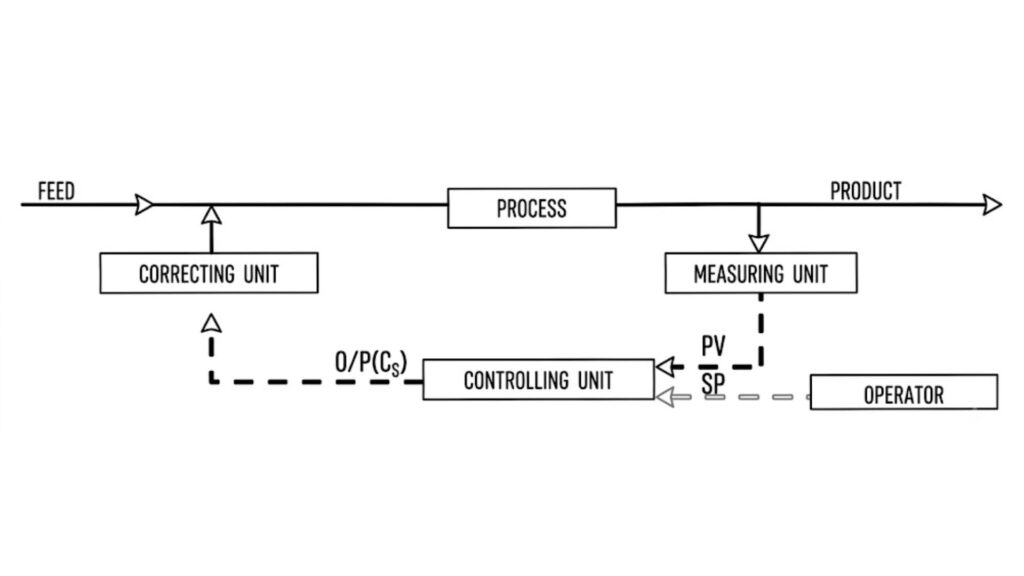

ภาพที่ 1 โครงสร้างของ Feedback Control หรือ Closed Loop Control

จากภาพจะเห็นว่า Measuring Unit ทำหน้าที่วัดค่า Process Variable (PV) จากกระบวนการ ส่งเข้า Controlling Unit เพื่อเปรียบเทียบกับ Set Point (SP) จากนั้นส่งสัญญาณเอาต์พุตไปยัง Correcting Unit เพื่อปรับกระบวนการ วงจรทั้งหมดนี้ทำงานวนซ้ำโดยไม่ต้องรอ Operator กดปุ่มทุกครั้งเหมือน Manual Control

Manual กับ Feedback Control ต่างกันตรงไหนบ้าง

• ผู้ตัดสินใจ — Manual Control ให้มนุษย์เป็นผู้คิดและตัดสินใจ ส่วน Feedback Control ให้ตัวควบคุมทำหน้าที่นี้แทน
• ความต่อเนื่อง — Feedback Control เฝ้าดูและปรับค่าได้ตลอดเวลาโดยไม่ต้องพักคนดูแล ต่างจาก Manual Control ที่ต้องมีคนอยู่หน้างานคอยปรับ
• ความเร็วในการตอบสนอง — ตัวควบคุมอัตโนมัติตอบสนองต่อ Error ได้เร็วกว่ามนุษย์มาก โดยเฉพาะกระบวนการที่เปลี่ยนแปลงเร็ว

Direct Action กับ Reverse Action คืออะไรโดยย่อ

เมื่อใช้ Feedback Control ตัวควบคุมต้องถูกตั้งค่าให้ตอบสนองไปในทิศทางที่ถูกต้อง เรียกว่า Action มีสองแบบ คือ Direct Action ที่ค่าตัวแปรถูกควบคุม (CV) เพิ่มขึ้นแล้วเอาต์พุตของตัวควบคุมเพิ่มขึ้นตาม และ Reverse Action ที่ CV เพิ่มขึ้นแต่เอาต์พุตกลับลดลง การเลือก Action ให้ถูกต้องสำคัญมาก เพราะถ้าตั้งผิดทิศทาง ตัวควบคุมจะยิ่งดันค่าให้ห่างจากเป้าหมายแทนที่จะดึงกลับ รายละเอียดการคำนวณ PID และการตั้งค่า Action แบบเจาะลึก จะเป็นเนื้อหาของหมวด Process Control ที่ผมเขียนแยกไว้อีกชุดหนึ่ง

แหล่งอ้างอิง

• รศ.ดร.ธีรวัฒน์ เทพมณี, “พื้นฐานการวัดและการควบคุมในระบบอัตโนมัติ” (เล่ม 1), V.02.2020, บทที่ 9 ตัวควบคุมทางอุตสาหกรรม หัวข้อ 9.1 การควบคุมแบบป้อนกลับ, หน้า 450-453
• เด็กช่างวัด, “เลิกเดา ระบบวัดคุม”, Chapter 04 Manual Control VS Feedback Control
