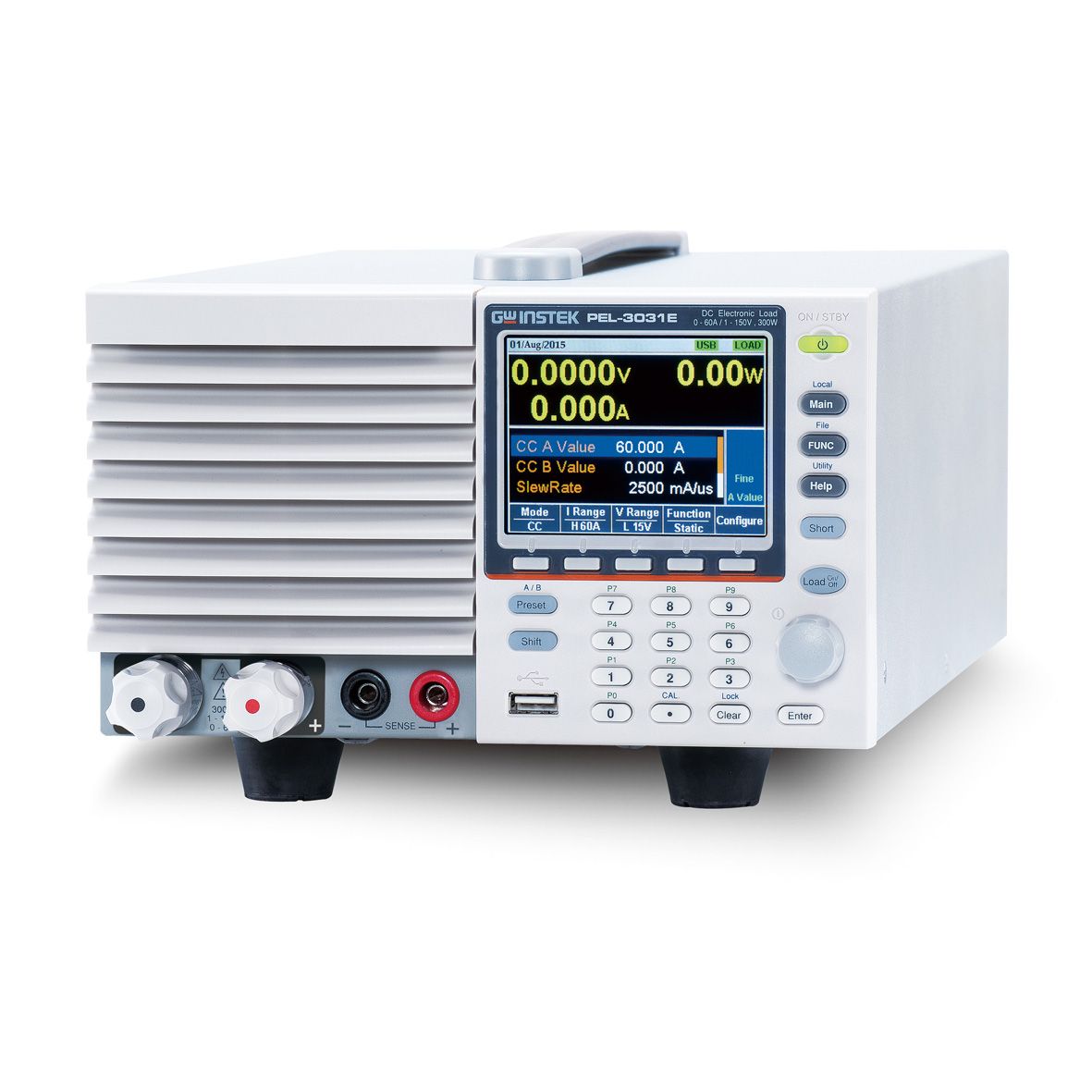

ใหม่จาก GW Instek รุ่น PEL-3000E Series โหลดอิเล็กทรอนิกส์กระแสตรง แชนแนลเดียว โปรแกรมได้ สามารถดึงกระแสสูงสุดในรุ่น PEL-3031E ที่ 1V~150V/60A และรุ่น PEL-3032E ที่ 2.5V~500V/15A โหลดสูงสุด 300 วัตต์ มีจอแสดงผล LCD ที่อ่านค่าสะดวก ระบบอินเตอร์เฟสใช้งานง่าย ทำงานได้รวดเร็ว ความแม่นยำสูง เหมาะสำหรับการทดสอบประสิทธิภาพของแหล่งจ่ายไฟ DC Power Supply อิเล็กทรอนิกส์, แบตเตอรี่, เครื่องชาร์จ
GW Instek PEL-3000E Series ออกแบบมาสำหรับการทำงานเป็นโหลดดึงกระแสเริ่มที่ตั้งแต่ 60mA เช่น เครื่องชาร์จ, อะแดปเตอร์, เครื่องจ่ายไฟและเครื่องชาร์จพกพา
คุณสมบัติ
- ทำงานได้ 7 โหมด คือ CC, CV, CR, CP, CC+CV, CR+CV, CP+CV
- มีฟังก์ชัน Fast/ Normal Sequence
- ระบบ Soft Start เริ่มทำงานอย่างนุ่มนวล
- ทดสอบการดิสชาร์จของแบตเตอรี่
- ทดสอบระบบป้องกันอัตโนมัติ OCP, OPP
- Slew Rate สูงสุด 2.5A/us
- โหมดทำงานแบบไดนามิค
- มีระบบป้องกัน OVP, OCP, OPP, OTP, RVP, UVP
- มี Remote Sense
- มีฟังก์ชันวัดค่า แรงดัน, กระแสและกำลัง ได้ในตัว
- ควบคุมแรงดัน หรือความต้านทานจากภายนอกได้
- มีขั้วต่อด้านหลัง BNC และ Trigger IN/OUT
- ควบคุมแบบแอนะล็อกจากภายนอกได้
- อินเตอร์เฟส USB/GPIB (ความสามารถเสริม)
โหมดการทำงานของอิเล็กทรอนิกส์โหลด
GW Instek PEL-3000E series มีโหมดทำงานพื้นฐาน 4 โหมด คือ CV, CC, CR และ CP กับโหมดเสริมอีก 3 โหมด ที่ทำงานร่วมกันของ CV กับ CC, CR และ CP ผู้ใช้งานสามารถตั้งค่าเงื่อนไขเงื่อนไขการทำงานของโหลดได้แตกต่างกันในแต่ละโหมดที่ใช้งาน เช่น ขนาดของโหลด, ความชันของกระแส (Current Slew Rate) และแรงดันอินพุตและกระแสโหลด ช่วงแรงดันอินพุตมีให้เลือก 2 ระดับ คือ Hi และ Low กระแสโหลดก็เช่นเดียวกันมีให้เลือก Hi และ Low เพื่อให้เหมาะกับการใช้งานที่แตกต่างกัน
CC Mode (โหมดกระแสคงที่)
ในโหมดกระแสคงที่ โหลดจะดึงกระแสตามปริมาณที่ตั้งค่าไว้ ใช้ในการทดสอบการเปลี่ยนแปลงแรงดันของเพาเวอร์ซัพพลายที่โหลดขนาดต่างๆ หรือที่เรียกว่าเรกกูเลชันCV Mode (โหมดแรงดันคงที่)
ในโหมดแรงดันคงที่ โหลดจะดึงกระแสในขนาดที่เพียงพอให้รักษาระดับแรงดันจากแหล่งกำเนิดตามค่าตามที่ตั้งไว้ ใช้ในการทดสอบกระแสสูงสุดของเพาเวอร์ซัพพลายและจำลองเป็นแบตเตอรี่เพื่อทดสอบเครื่องชาร์จ
CR Mode (โหมดความต้านทานคงที่)
ในโหมดความต้านทานคงที่ โหลดจะจำลองเป้นค่าความต้านทานและสอดคล้องกับการปรับกระแสโหลด สัมพันธ์กับแรงดันอินพุต ใช้ในการทดสอบแรงดัน หรือการจำกัดกระแสเกินของเพาเวอร์ซัพพลาย
CP Mode (โหมดกำลังคงที่)
ในโหมดกำลังคงที่ โหลดจะพยายามดึงกระแสให้ได้ค่ากำลัง หรือ Power ที่ตั้งเอาไว้ ตามแรงดันที่อินพุตที่เปลี่ยนไป ค่ากำลังจะถูกรักษาให้คงที่จนกว่าจะเกิดการทริกจากระบบป้องกันอันใดอันหนึ่ง
+CV Mode (โหมดทำงานร่วมกับแรงดันคงที่)
ในโหมด +CV สามารถเลือกทำงานร่วมกับโหมด CC, CR หรือ CP ได้ เมื่อเปิดการทำงานโหมด +CV หากโหลดดึงกระแสสูงเกินกว่ากระแสสูงสุดที่เพาเวอร์ซัพพลายจ่ายได้ โหลดจะเปลี่ยนการทำงานมาเป็น CV โหมดโดยอัตโนมัติ ทั้งนี้เนื่องจากเพาเวอร์ซัพพลายถูกดึงกระแสเกินกว่าระดับสูงสุด ตัวเพาเวอร์ซัพพลายเองจะเปลี่ยนการทำงานเป็น CC โหมด ตัวอิเล็กทรอนิกซ์โหลด PEL-3000E จึงต้องเปลี่ยนเป็น CV โหมด เพื่อจำกัดการดึงกระแสมากเกินจากเพาเวอร์ซัพพลายที่กำลังถูกทดสอบจนเกิดความเสียหาย โดยโหลดจะยุติการทำงานดังกล่าวเมื่อแรงดันของอุปกรณ์ที่ถูกทดสอบมีแรงดันต่ำกว่าค่าที่ตั้งไว้ในโหมด +CV
BATT Test Automation ทดสอบแบตเตอรี่อัตโนมัติ
ใช้ในการทดสอบการดิสชาร์จของแบตเตอรี่ได้หลายรูปแบบ ตั้งค่าเวลาหยุด, ค่า Slew Rate ทั้งด้าน rise และ fall ของกระแสดิสชาร์จ ภายใต้โหมดทำงาน CC, CP หรือ CR โดยเงื่อนไขการหยุดดิสชาร์จสามารถตั้งค่าแยกกันได้
