Thermowell คืออะไร และทำไมการออกแบบจึงมีผลต่อความแม่นยำของการวัดอุณหภูมิ
Thermowell คือท่อโลหะที่ใช้ปกป้องเซนเซอร์วัดอุณหภูมิ เช่น RTD (Resistance Temperature Detector) หรือ Thermocouple จากของไหลในกระบวนการผลิต (Process Fluid) จุดเด่นสำคัญคือช่วยให้สามารถถอดเปลี่ยนเซนเซอร์ได้ โดยไม่ต้องหยุดกระบวนการผลิต
อย่างไรก็ตาม Thermowellมีบทบาทมากกว่าการป้องกันเซนเซอร์ เพราะ การออกแบบ Thermowell มีผลโดยตรงต่อความแม่นยำของค่าการวัดอุณหภูมิ หากเลือกขนาดหรือรูปแบบไม่เหมาะสม ค่าที่อ่านได้อาจตอบสนองช้ากว่าอุณหภูมิจริงของกระบวนการ
บทความนี้อธิบายปัจจัยสำคัญของ Thermowell Design ที่ส่งผลต่อความแม่นยำในการวัดอุณหภูมิในงาน Instrumentation
1. การถ่ายเทความร้อน (Heat Transfer)
เซนเซอร์อุณหภูมิไม่ได้สัมผัสของไหลโดยตรง เนื่องจากมีผนัง Thermowell คั่นอยู่ ความร้อนจากของไหลจึงต้องถ่ายเทผ่านผนังโลหะก่อนถึงตัวเซนเซอร์
หาก Thermowellมี
- ผนังหนาเกินไป
- ใช้วัสดุที่นำความร้อนได้ต่ำ
จะทำให้การถ่ายเทความร้อนช้าลง ส่งผลให้ การตอบสนองของอุณหภูมิ (Temperature Response Time) ช้าลง
ผลที่เกิดขึ้นคือเซนเซอร์อ่านค่า ล่าช้ากว่าอุณหภูมิจริงของกระบวนการ

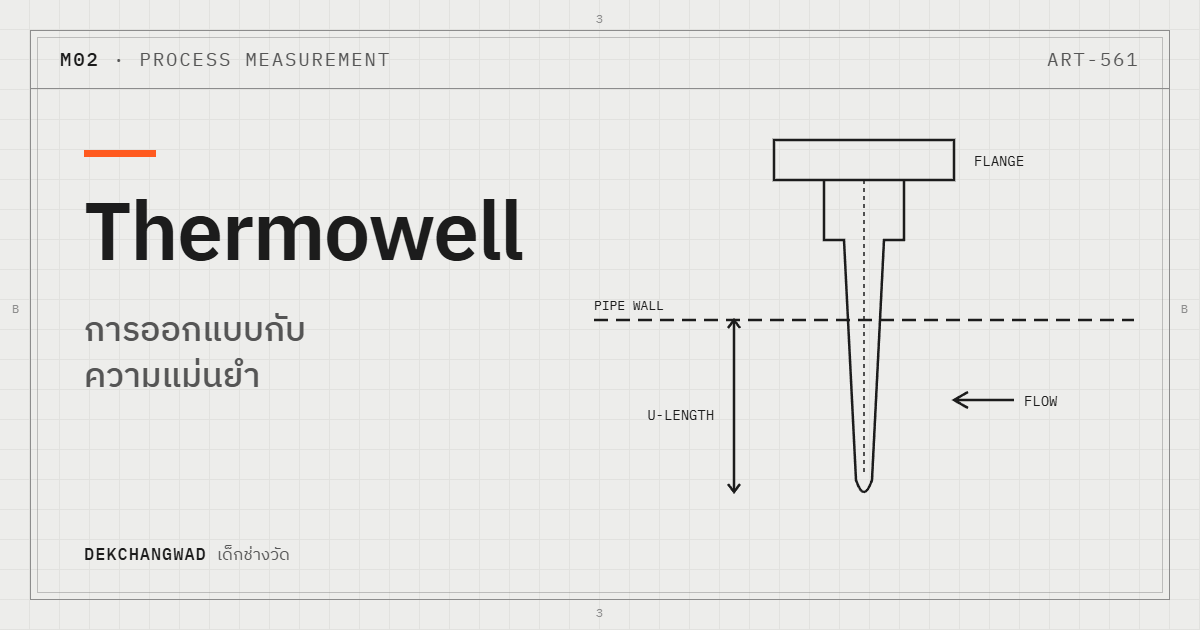

2. ความยาวการติดตั้ง (Insertion Length)
ตำแหน่งปลายเซนเซอร์ควรยื่นเข้าไปในกระแสของไหลอย่างเหมาะสม
หาก Thermowell มีความยาวสั้นเกินไป ปลายเซนเซอร์จะอยู่ใกล้ผนังท่อมาก ทำให้เซนเซอร์อ่านค่า อุณหภูมิผนังท่อ (Pipe Wall Temperature) แทนอุณหภูมิของของไหลจริง
แนวทางที่ใช้ในงานอุตสาหกรรมคือ
- ปลาย Thermowell ควรยื่นเข้าไป ใกล้กึ่งกลางท่อ (Pipe Centerline)
- เพื่อให้เซนเซอร์วัดอุณหภูมิของของไหลในกระบวนการได้อย่างแม่นยำ
3. รูปทรงของ Thermowell (Thermowell Shape)
Thermowell มีหลายรูปแบบ เช่น
- Straight Thermowell – ทรงตรง
- Stepped Thermowell – ปลายลดขนาดเป็นขั้น
- Tapered Thermowell – ปลายเรียว
ในการใช้งานจริง Thermowell แบบ Tapered มักให้ประสิทธิภาพที่ดีกว่า เพราะ
- มวลโลหะบริเวณปลายลดลง
- การถ่ายเทความร้อนดีขึ้น
- การตอบสนองของอุณหภูมิรวดเร็วขึ้น
4. ช่องว่างอากาศภายใน Thermowell (Air Gap)
ภายใน Thermowell เซนเซอร์ควรมีขนาดที่พอดีกับท่อ
กรณีเซนเซอร์มีขนาดเล็กกว่า Thermowell จะเกิด ช่องว่างอากาศ (Air Gap) ระหว่างเซนเซอร์กับผนังด้านใน
เนื่องจาก อากาศมีคุณสมบัตินำความร้อนต่ำ จึงทำให้
- การถ่ายเทความร้อนช้าลง
- การตอบสนองของอุณหภูมิลดลง
- ความแม่นยำของค่าการวัดลดลง
5. ความเร็วการไหลและการสั่นสะเทือน (Flow Velocity and Vibration)
ในกระบวนการที่มี ความเร็วการไหลของของไหลสูง (High Process Velocity) อาจเกิดแรงกระทำต่อ Thermowell จนเกิดการสั่นสะเทือน
หากการออกแบบไม่เหมาะสม อาจเกิดผลกระทบ เช่น
- ค่าการวัดแกว่งหรือไม่เสถียร
- ความล้าของวัสดุ (Fatigue)
- ความเสียหายทางกลของ Thermowell
มาตรฐานที่ใช้ประเมินความเสี่ยงด้านการสั่นสะเทือนคือ ASME PTC 19.3 TW
สรุป
ปัญหาการวัดอุณหภูมิในภาคสนามหรือในกระบวนการผลิตจำนวนมาก มีจุดเริ่มต้นจากการออกแบบ Thermowell มากกว่าตัวเซนเซอร์ Thermowell ที่ออกแบบเหมาะสมจะช่วยให้
- เซนเซอร์รับอุณหภูมิของกระบวนการได้ใกล้เคียงความจริง
- การตอบสนองของอุณหภูมิรวดเร็ว
- ค่าการวัดมีเสถียรภาพ
ดังนั้นในงาน Temperature Measurement ของอุตสาหกรรม Thermowell ถือเป็นส่วนหนึ่งของเครื่องมือวัด (Instrumentation) ที่มีผลต่อความถูกต้องของข้อมูลกระบวนการโดยตรง
